Kostenloser Videokurs:
Grundlagen der Blechkonstruktion mit NX Sheet Metal

Die Anwendung "Sheet Metal stellt in Siemens NX eine Umgebung für die effiziente Konstruktion von Blechteilen zur Verfügung, die in Maschinen, Gehäusen, Halterungen und anderen Teilen verwendet werden.

Was kann NX Sheet Metal?

Mit NX Sheet Metal erstellen Sie Blechteile mit einheitlicher Stärke unter Verwendung von Basisformelementen wie Flansche, Tabs und Absätze. Sie können ebenso Ecken schließen sowie Ausschnitte und Versteifungsformelemente erstellen.

Komplexe Blechteile erzeugen Sie durch Entwurf des Volumenkörpermodells in der Konstruktionsumgebung und Umwandlung des Modells in ein Blechteil. Es gibt in NX Sheet Metal außerdem einige Konstruktionsbefehle, mit denen Sie Bohrungen und Schlitze erstellen sowie Blechformelemente kopieren, einfügen, anordnen und spiegeln können.

Sie können in NX Sheet Metal Nicht-Blechteile importieren, bereinigen sowie in ein gültiges Blechteil konvertieren. Ebenso möglich ist der Export der Abwicklungsdaten von Blechteilen in andere Anwendungen.

Sie können außerdem anwenderspezifische Standardwerte und Voreinstellungen verwenden, um Parameter wie Materialstärke, Biegungsradius und Aussparung für Biegungen festzulegen.

Kursinhalte

• Voreinstellungen für Blechkonstruktionen anpassen
• mithilfe von Grundbefehlen in einfachen Schritten ein Blechteil aufbauen
• einen Volumenkörper in ein Blechteil konvertieren, auch wenn es nicht parametrisiert ist

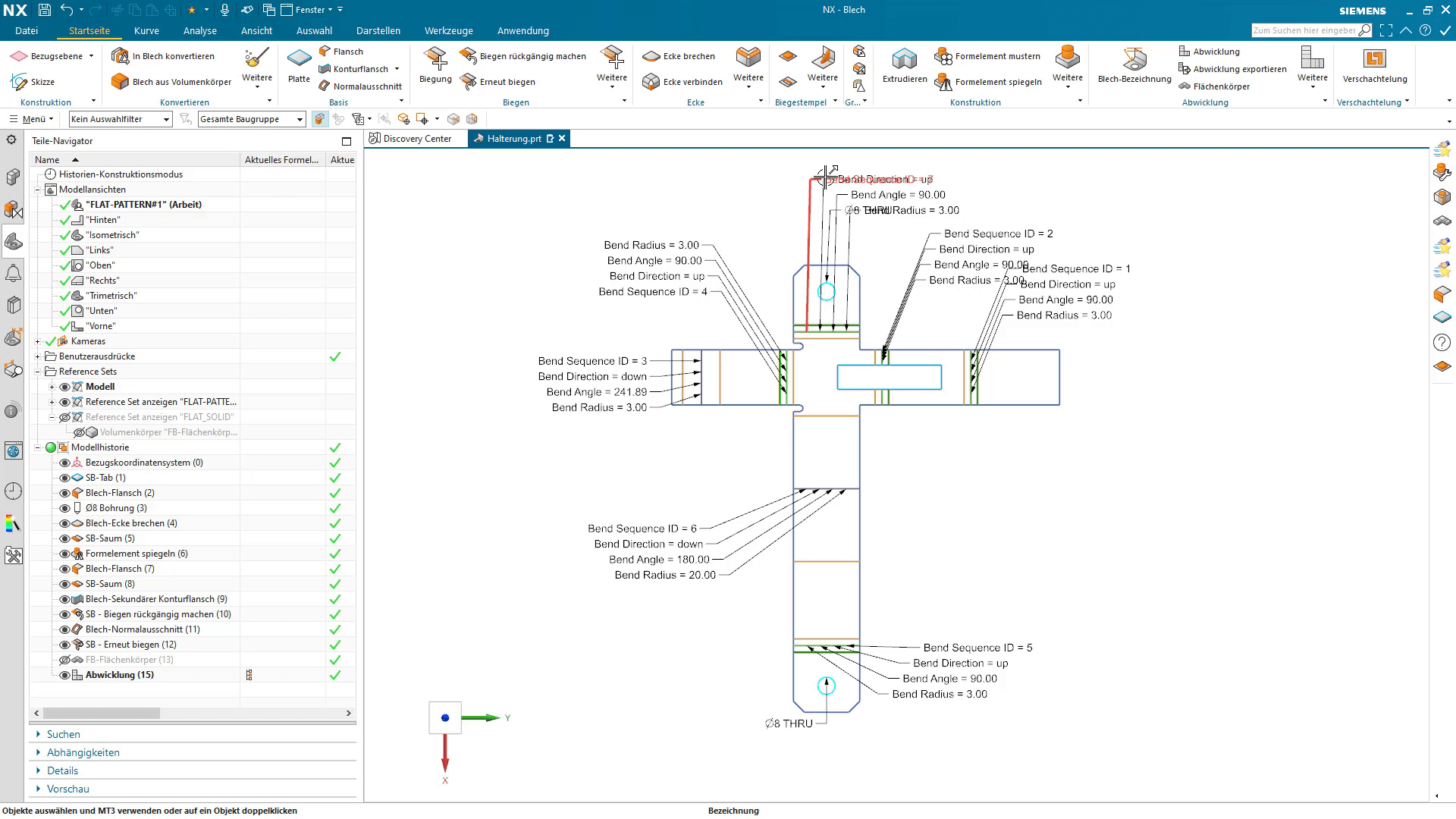

• eine 3D- sowie eine 2D-Abwicklung erstellen und eine Zeichnungsansicht ableiten

Hinweis: Wir verwenden im Videokurs die Continuous Release Version NX 2007
